Радиально-поршневые насосы НП, НПР

Гидравлические насосы такого типа предназначены для подачи рабочей жидкости под давлением до 50МПа (500 кгс/см²) в гидросистемы любых гидрофицированных машин и агрегатов, где требуется постоянное по величине подачи давление и направление рабочей жидкости.

Конструкция радиально-поршневого насоса построена по схеме радиального расположения поршней с качающейся осью. Вытеснение жидкости из рабочей камеры осуществляется через нагнетательный клапан.

Такие гидравлические насосы применяются в: автокранах, экскаваторах, испытательных стендах топливной аппаратуры; буровых установках, сейсмотехнике, трубоукладчиках, грейферах; прокатных станах угольных комбайнах, лебедках, погрузочных машин; термолластавтоматах для переработки пластических масс методом литья под давлением и др.

Сводная таблица технических характеристик
радиально-поршневых (гидравлических) насосов НП, НПР.

Обозначение изделия	Рабочий объем, см³	Подача, л/мин	Давление, МПа	Габарит, мм	Масса, кг	Тип регулирования
НП 4/22	4	6.5	22	215x 130x 190	14	Любое
НП 12/32*	12.5	17	32	330x 250x 280	38	правое
НП 25/32*	25	34	32	375x 372x 203	48	правое
НПР 16/50**	16	22	50	247x 246	33	правое
НПР 32/50**	32	44	50	278x 288	39	правое
НПР 16x16/50**	16x16	22x22	50	278x 288	39	правое
НПР 4/50**	4	5.5	50	204x 246	19	правое
* - НА 12/32-Л; НП 25/32-Л; НПР.../50-Л - изготавливаются с левым направлением вращения по спецзаказу. ** - НПР .../50П; 1НПР.../50П - погружного исполнения, изготавливаются по спецзаказу.

Радиально-поршневые гидравлические насосы НПА

Гидравлические насосы такого типа предназначены для нагнетания (создания потока) рабочей жидкости в гидросистемах различных машин, станков и агрегатов при давлении до 35 МПа. Такие гидравлические насосы применяются в металлорежущих станках, гидроагрегатах.

Сводная таблица технических характеристик
радиально-поршневых (гидравлических) насосов НПА.

* - НПА 4/32-01Л; НПА 32/32-01Л изготавливаются с левым вращением вала по специальному заказу.
Обозначение изделия	Рабочий объем, см³	Подача, л/мин	Давление, МПа	Габарит, мм	Масса, кг	Направление вращения
НПА 4/32-01	4	4.7	32	290x 214	21	правое
НПА 32/32-01	32	40.8	32	290x 214	48	правое

Шестеренные насосы типа Г11, АГ11, БГ11, ВГ11

Шестеренные гидравлические насосы
Г11, АГ11, БГ11, ВГ11

Гидравлические насосы такого типа предназначены для смазочных систем станков и других станочных машин. Рабочая жидкость - минеральное масло вязкостью 17 мм² р/с. Температура рабочей жидкости от 10 до 55⁰С

Сводная таблица технических характеристик
шестеренных (гидравлических) насосов Г11, АГ11, БГ11, ВГ11.

Обозначение изделия	Давление, кгс/см²	Подача, л/мин	Мощность, двигателя, кВт	Габариты, мм	Масса
Г 11-11	5	8	-	101x100x86	2.2
Г 11-11A	5	5	-	101x100x86	2.2
АГ 11-11	5	8	-	118x86x90	2.2
АГ 11-11A	5	5	-	118x86x90	2.2
ДБГ 11-11	5	8	-	350x170x210	3.5
ДБГ 11-11A	5	5	-	350x170x210	3.5
ДБГ 11-11	5	8	-	310x150x195	3.5
ДБГ 11-11A	5	5	-	310x150x195	3.5
Г 11-21	29	9	-	130x123x109	4.3
Г 11-22	25	18	-	130x123x109	6
Г 11-22A	25	12	-	130x123x109	6
Г 11-23	25	38	-	138x155x125	8.7
Г 11-23A	25	26	-	138x155x125	8.7
Г 11-24	25	73	-	180x180x150	11
Г 11-24A	25	51,5	-	180x180x150	11
Г 11-25	25	133	-	205x200x175	16
Г 11-25A	25	105	-	205x200x175	16
ДБГ 11-21	25	9	-	130x109x123	12.2
ДБГ 11-22	25	18	-	130x109x123	24
ДБГ 11-22A	25	12	-	130x109x123	24
ДБГ 11-23	25	38	-	502x220x260	36
ДБГ 11-23A	25	26	-	502x220x260	36
ДБГ 11-24	25	73	-	585x300x255	34
ДБГ 11-24A	25	51,5	-	555x300x255	33
ДБГ 11-25	25	133	-	690x395x325	47
ДБГ 11-25A	25	105	-	665x360x295	47
Насосные агрегаты
БГ 11-11A	5	5	0,25	350x170x210	12.5
БГ 11-11	5	8	0,25	350x170x210	12.5
ВГ 11-11A	5	5	0,25	310x150x195	12.5
ВГ 11-11	5	8	0,25	310x150x195	12.5
БГ 11-22A	25	12	1,1	130x109x123	25
БГ 11-22	25	18	1,5	130x109x123	27
БГ 11-23	25		2,2
БГ 11-23A	25		2,2
БГ 11-24A	25	51,5	3	555x300x255	60
БГ 11-24	25	73	4	585x300x255	66
БГ 11-25A	25	105	5,5	665x360x295	89
БГ 11-25		133	7,5	690x395x325	113

Шестеренные насосы НШ

Гидравлические насосы шестеренные типа НШ предназначены для нагнетания рабочей жидкости в гидравлических системах селькохозяйственных и дорожных машин.

Сводная таблица технических характеристик
шестеренных (гидравлических) насосов НШ.

Обозначение изделия	Рабочий объем, см³	Давление на выходе, МПа	Подача, л/мин	Номинальная мощность, кВт	Вес, кг	Габаритные размеры, мм
НШ 10Г-З	10	16	21	8,6	3,0	132x115x93
НШ 10-10-3	10/10	16/16	21/21		7,0	233x115x93
НШ 32У-3	32	16	68,6	26,6	5,5	185x155x134
НШ 32-10-3	32/10	16	68,6/21		8,0	284x155x134
НШ 50У-3	50	16	107,2	41,5	8,0	197x 155x 134
НШ 40У-3	40	16	85,8	33,2	8,0	197x155x134

Аксиально-поршневые (гидравлические) насосы НАП 140-20

Гидравлические насосы аксиально-поршневые с правосторонним вращением вала предназначены для нагнетания рабочей жидкости в гидросистемы станков, прессов и других гидрофицированных машин, где требуется регулируемая подача и реверс потока.

Условное обозначение гидралического насоса: НАПЭПСЛ 140-20 УХЛ 4, где:

НАП - Обозначение типа гидравлического насоса
Э - Исполнение по способу управления гидравлическим насосом;
Р - ручной;
Э - электрогидравлический.
С - Исполнение по типу насоса управления:
без индекса- однопоточныи;
С - двухпоточный.
П - Исполнение по расположению механизма управления (со стороны вала):
без индекса - левое;
П - правое.
Л - Исполнение по способу монтажа:
без индекса - фланцевое;
Л - на лапах.
140 - Номинальный рабочий объём, см³
20 - Номинальное давление на выходе, МПа
УХЛ - Климатическое исполнение:
УХЛ - для районов с умеренным и холодным климатом;
О - для районов с тропическим климатом
4 - Категория размещения.

Сводная таблица технических характеристик
аксиально-поршневых насосов НАП 140-20.

Обозначение изделия	Давление на выходе max., МПа	Давление на входе, МПа:		Рабочий объем, см³: min.	Подача, л/мин.	Коэфф. подачи, не менее	Габарит ные размеры, мм
Обозначение изделия	Давление на выходе max., МПа	max.	min.	Рабочий объем, см³: min.	Подача, л/мин.	Коэфф. подачи, не менее	Габарит ные размеры, мм
НАПР	25	5.0	0.85	14.0	200	0.96	341х250х563
НАПРЛ	25	5.0	0.85	14.0	200	0.96	403.5х310х563
НАПЭ	25	5.0	0.85	14.0	200	0.95	390х260х752
НАПЭЛ	25	5.0	0.85	14.0	200	0.95	390х260х852
НАПЭЛ	25	5.0	0.85	14.0	200	0.95	452х305х752
НАПЭСЛ	25	5.0	0.85	14.0	200	0.95	452х305х852
НАПЭСПЛ	25	5.0	0.85	14.0	200	0.95	452х305х852

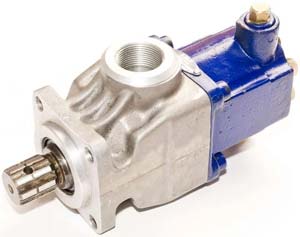

Аксиально-поршневые гидравлические насосы НАПД

Такие гидравлические насосы – насос аксиально-поршневой регулируемый НАПД – предназначены для подачи минеральных масел в гидросистемы станков, прессов и других гидрофицированных машин, где требуется поддержание заданного значения рабочего давления в диапазоне от 2 до 20 МПа и являются аналогом насоса модели PVB5-*S4-20-**C-*-*-*-** фирмы «Vickerc». Номинальная подача 15 л/мин. Номинальное давление 20 МПа (200 кгс/см²).

Сводная таблица технических характеристик
аксиально-поршневых (гидравлических) насосов НАПД.

Обозначение изделия	Давление на выходе номинал., МПа	Давление на входе, МПа:		Рабочий объем, см³: min.	Подача, л/мин.	Коэфф. подачи, не менее	Диапазон регулирования давления, %
Обозначение изделия	Давление на выходе номинал., МПа	max.	min.	Рабочий объем, см³: min.	Подача, л/мин.	Коэфф. подачи, не менее	Диапазон регулирования давления, %
НАПД	20	1.6	0.085	10.55	15	0.95	10...100

Аксиально-поршневые гидравлические насосы НАПП 140-20

Аксиально-поршневые насосы с пропорциональным управлением (гидравлические насосы) предназначены для нагнетания рабочей жидкости в гидросистемы станков, прессов и других гидрофицированных машин, в том числе с числовым программным управлением, где требуется дистанционное пропорциональное управление подачей. Номинальная подача 200 л/мин. Номинальное давление 20 МПа (200 кгс/см²).

Сводная таблица технических характеристик
аксиально-поршневых насосов НАПП 140-20.

Обозначение изделия	Давление на выходе max., МПа	Давление на входе, МПа:		Рабочий объем, см³: min.	Подача, л/мин.	Номинал. мощность, кВт	Коэфф. подачи, не менее	Масса (без рабочей жидкости), кг
Обозначение изделия	Давление на выходе max., МПа	max.	min.	Рабочий объем, см³: min.	Подача, л/мин.	Номинал. мощность, кВт	Коэфф. подачи, не менее	Масса (без рабочей жидкости), кг
НАПП 140-20 ЛНАПП 140-20	25	5.0	0.85	140	200	74.32	0.95	152.5
НАППЛ 140-20 ЛНАППЛ 140-20	25	5.0	0.85	140	200	74.32	0.95	165.5
НАППС 140-20 ЛНАППС 140-20	25	5.0	0.85	14.0	200	75.32	0.95	160
НАППСЛ 140-20 ЛНАППСЛ 140-20	25	5.0	0.85	14.0	200	75.32	0.95	173

Аксиально-поршневые (гидравлические насосы)
НК 25-32

Аксиально-поршневые нерегулируемые гидравлические насосы НК 25-32 предназначены для нагнетания рабочей жидкости в гидросистемы гидрофицированных машин. Номинальная подача 35 и 16,8 л/мин. Номинальное давление 32 МПа (320 кгс/см²).

Сводная таблица технических характеристик
аксиально-поршневых насосов НК 25-32.


Обозначение изделия	Давление на выходе номинал., МПа	Давление на входе, МПа:		Рабочий объем, см³: min.	Подача, л/мин.	Коэфф. подачи, не менее	Мощность, кВт
Обозначение изделия	Давление на выходе номинал., МПа	max	min.	Рабочий объем, см³: min.	Подача, л/мин.	Коэфф. подачи, не менее	Мощность, кВт
НК 25-32	32	1.6	0.085	25	35	0.93	20.49
НК 25-32-12,5	32	1.6	0.085	12.5	16.8	0.9	10.26
Условия эксплуатации

Минеральные масла вязкостью 20...250мм²/с (сСт)				Минеральные масла вязкостью 20...250мм²/с (сСт)
Температура рабочей жидкости				От плюс 10⁰С до плюс 55С
Температура окружающей среды				От плюс 1⁰С до плюс 55⁰С
Положение при эксплуатации				Горизонтальное

Пластинчатые гидравлические насосы
БГ 12-4

Гидравлические насосы применяются в гидроприводах металлорежущих станков и др.машин, где требуется давление до 10 МПа и нерегулируемый по величине поток минерального масла. Диапазон вязкости масла 17-213 мм²/с при температуре +10-+50⁰С. Тонкость фильтрации масла 25 мкм. Номинальная частота вращения вала 1500 об/мин. (В скобках указана подача насоса в л/мин).

Сводная таблица технических характеристик
пластинчатых насосов БГ 12-4.

Обозначение изделия	Масса, кг, не более
БГ 12-41Б (3,3)	3.6
БГ 12-41А (6,0)	3.6
БГ 12-41 (10,4)	3.6
БГ 12-42 (16,7)	3.6
3БГ 12-41Б (3,3/3,3)	6.4
3БГ 12-41A (3,3/6,0)	6.4
3БГ 12-41 (3,3/10,4)	6.4
3БГ 12-42 (3,3/16,7)	6.4
6БГ 12-41A(6,0/6,0)	6.4
6БГ 12-41 (6,0/10,4)	6.4
6БГ 12-42 (6,0/16,7)	6.4
10БГ 12-41 (10,4/10,4)	6.4
10БГ 12-42 (10,4/16,7)	6.4
16БГ 12-42 (16,7/16,7)	6.4

Пластинчатые гидравлические насосы
Г 12-2М

Насосы пластинчатые Г12-2М по ТУ 2-024-0224533-025-089 применяются в гидроприводах металлорежущих станков и др. машин, где требуется давление 6,3 МПа и нерегулируемый по величине поток минерального масла. Диапазон вязкости масла 1 мм²/с при температуре +10 -+ 550С. Тонкость фильтрации масла 25 мкм. Номинальная частота вращения вала 960 об/мин. (В скобках указана подача насоса в л/мин).

Сводная таблица технических характеристик
пластинчатых гидравлических насосов Г 12-2М.

Обозначение изделия	Масса, кг, не более
Г 12-25М(140)	40
Г 12-26АМ (200)
5Г 12-25М (140/5)	55
8Г 12-25М (140/8)
12Г 12-25М (140/12)
18Г 12-25М (140/18)
25Г 12-25М (140/25)
35Г12-25М (140/35)
5Г 12-26АМ (200/5)
8Г 12-26АМ (200/8)
12Г 12-26АМ (200/12)
18Г 12-26AM (200/18)
25Г 12-26AM (200/25)
35Г 12-26АМ (200/35)
50Г 12-25М (140/50)	68
70Г 12-25М (140/70)
100Г 12-25М (140/100)
50Г 12-26АМ (200/50)
70Г 12-26АМ (200/70)
100Г 12-26АМ (200/100)

Пластинчатые гидравлические насосы
Г 12-5М

Насосы пластинчатые регулируемые (гидравлические насосы) Г12-5М ТУ 2.053.1765-85. Применяются в гидроприводах металлорежущих станков и др.машин. Обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении давления в системе, равного давлению настройки регулятора насоса. Настройка регулятора давления - механическая. Предусмотрено изменение рабочего обьема: механическое - для гидравлических насосов - моделей П2-54АМ и Г12-55АМ (номинальное давление до 6,3 Мпа), дистанционное - для гидравлических насосов моделей 2П2-54АМ-2.5 и 2П2-55Ам-4 (номинальное давление 2,5 и 4 Мпа соответственно). Номинальная частота вращения -1500 об/мин, направление вращения - правое (по часовой стрелке со стороны вала).

Сводная таблица технических характеристик
пластинчатых гидравлических насосов Г 12-5М

Обозначение изделия	Подача, л/мин	Масса, кг, не более
Г 12-54АМ	53	31,5
Г 12-55AМ	95	46,0
2Г 12-54AМ-2,5	55	36,0
2Г 12-55AМ-4	97	58,0

Пластинчатые гидравлические насосы НПСГ

Гидравлические насосы НПСГ по ТУ 3648-018-05748393-99 предназначены для перекачивания сжиженных углеводородных газов по ГОСТ 20448 в различные емкости, автоцистерны, для заправки автомобильных и бытовых баллонов.

Конструкция гидравлических насосов позволяет использовать его для перекачивания других жидкостей. Направление вращения приводного вала - правое (по часовой стрелке со стороны привода). Климатическое исполнение У по 2 категории размещения ГОСТ 15150. Номинальная частота вращения 960 об/мин. Давление на выходе 1,4 Мпа.

Сводная таблица технических характеристик
пластинчатых (гидравлических) насосов НПСГ.

Обозначение изделия	Масса, кг, не более
НПСГ - 03	28,4
НПСГ - 04	15,0

Пластинчатые гидравлические насосы НПл

Гидравлические насосы(пластинчатые), нерегулируемые НПл (ТУ 2.053.1899-88) применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура от -10 до + 600С. Тонкость фильтрации масла - 25 мкм.

Гидравлические насосы имеют два исполнения по давлению: 6,3 и 16 МПа. Частота вращения насосов на давление 6,3 Мпа - 960 об./мин., на давление 16 Мпа - 1500 об./мин.

Сводная таблица технических характеристик
пластинчатых насосов НПл.

Обозначение изделия	Подача, л/мин	Масса, кг / габарит
НПл 5/16	5	не более 9,7 / I
НПл 8/16	8	не более 9,7 / I
НПл 12,5/16	14	не более 9,7 / I
НПл 16/16	19	не более 9,7 / I
НПл 20/16	25	не более 9,7 / I
НПл 25/16	33	не более 9,7 / I
НПл 8/6,3	5	не более 9,7 / I
НПл 12,5/6,3	9	не более 9,7 / I
НПл 16/6,3	12	не более 9,7 / I
НПл 25/6,3	21	не более 9,7 / I
НПл 32/6,3	27	не более 9,7 / I
НПл 40/6,3	35	не более 9,7 / I
НПл 5-5/16	5-5	не более 19 / I+I
НПл 5-8/16	5-8	не более 19 / I+I
НПл 5-12,5/16	5-14	не более 19 / I+I
НПл 5-16/16	5-19	не более 19 / I+I
НПл 5-20-/16	5-25	не более 19 / I+I
НПл 5-25/16	5-33	не более 19 / I+I
НПл 8-8/16	8-8	не более 19 / I+I
НПл 8-12,5/16	8-14	не более 19 / I+I
НПл 8-16/16	8-19	не более 19 / I+I
НПл 8-20/16	8-25	не более 19 / I+I
НПл 8-25/16	8-33	не более 19 / I+I
НПл 12,5-12,5/16	14-14	не более 19 / I+I
НПл 12,5-16/16	14-19	не более 19 / I+I
НПл 12,5-20/16	14-25	не более 19 / I+I
НПл 12,5-25/16	14-33	не более 19 / I+I
НПл 16-16/16	19-19	не более 19 / I+I
НПл 16-20/16	19-25	не более 19 / I+I
НПл 16-25/16	19-33	не более 19 / I+I
НПл 20-20/16	25-25	не более 19 / I+I
НПл 20-25/16	25-33	не более 19 / I+I
НПл 20-25/16 лев.	25-33	не более 19 / I+I
НПл 25-25/16	33-33	не более 19 / I+I
НПл 25-25/16 лев.	33-33	не более 19 / I+I
НПл 8-8/6,3	5-5	не более 19 / I+I
НПл 8-12,5/6,3	5-9	не более 19 / I+I
НПл 8-16/6,3	5-12	не более 19 / I+I
НПл 8-25/6,3	5-21	не более 19 / I+I
НПл 8-32/6,3	5-27	не более 19 / I+I
НПл 8-40/6,3	5-35	не более 19 / I+I
НПл 12,5-12,5/6,3	9-9	не более 19 / I+I
НПл 12,5-16/6,3	9-12	не более 19 / I+I
НПл 12,5-25/6,3	9-21	не более 19 / I+I
НПл 12,5-32/6,3	9-27	не более 19 / I+I
НПл 12,5-40/6,3	9-35	не более 19 / I+I
НПл 16-16/6,3	12-12	не более 19 / I+I
НПл 16-25/6,3	12-21	не более 19 / I+I
НПл 16-32/6.3	12-27	не более 19 / I+I
НПл 16-40/6,3	12-35	не более 19 / I+I
НПл 25-25/6,3	21-21	не более 19 / I+I
НПл 25-32/6,3	21-27	не более 19 / I+I
НПл 25-40/6,3	21-35	не более 19 / I+I
НПл 32-32/6,3	27-27	не более 19 / I+I
НПл 32-40/6,3	27-35	не более 19 / I+I
НПл 40-40/6,3	35-35	не более 19 / I+I
НПл 45/16	56	не более 25 / II
НПл 56/16	71	не более 25 / II
НПл 80/16	105	не более 25 / II
НПл 63/6,3	53	не более 25 / II
НПл 80/6,3	69	не более 25 / II
НПл 125/6,3	110	не более 25 / II
НПл 45-45/16	56-56	не более 46 / II+II
НПл 45-56/16	56-71	не более 46 / II+II
НПл 45-80/16	56-105	не более 46 / II+II
НПл 56-56/16	71-71	не более 46 / II+II
НПл 56-80/16	71-105	не более 46 / II+II
НПл 80-80/16	105-105	не более 46 / II+II
НПл 63-63/6,3	53-53	не более 46 / II+II
НПл 63-80/6,3	53-69	не более 46 / II+II
НПл 63-125/6,3	53-110	не более 46 / II+II
НПл 80-80/6,3	69-69	не более 46 / II+II
НПл 80-125/6,3	69-110	не более 46 / II+II
НПл 125-125/6,3	110-110	не более 46 / II+II
НПл 45-5/16	56-5	не более 32 / II+I
НПл 56-5/16	71-5	не более 32 / II+I
НПл 80-5/16	105-5	не более 32 / II+I
НПл 45-8/16	56-8	не более 32 / II+I
НПл 56-8/16	71-8	не более 32 / II+I
НПл 80-8/16	105-8	не более 32 / II+I
НПл 45-12,5/16	56-14	не более 32 / II+I
НПл 56-12,5/16	71-14	не более 32 / II+I
НПл 80-12,5/16	105-14	не более 32 / II+I
НПл 45-16/16	56-19	не более 32 / II+I
НПл 56-16/16	71-19	не более 32 / II+I
НПл 80-16/16	105-19	не более 32 / II+I
НПл 45-20/16	56-25	не более 32 / II+I
НПл 56-20/16	71-25	не более 32 / II+I
НПл 80-20/16	105-25	не более 32 / II+I
НПл 45-25/16	56-33	не более 32 / II+I
НПл 56-25/16	71-33	не более 32 / II+I
НПл 80-25/16	105-33	не более 32 / II+I
НПл 63-8/6,3	53-5	не более 32 / II+I
НПл 80-8/6,3	69-5	не более 32 / II+I
НПл 125-8/6,3	110-5	не более 32 / II+I
НПл 63-12,5/6,3	53-9	не более 32 / II+I
НПл 80-12,5/6,3	69-9	не более 32 / II+I
НПл 125-12,5/6,3	110-9	не более 32 / II+I
НПл 63-16/6,3	53-12	не более 32 / II+I
НПл 80-16/6.3	69-12	не более 32 / II+I
НПл 125-16/6,3	110-12	не более 32 / II+I
НПл 63-25/6,3	53-12	не более 32 / II+I
НПл 80-25/6,3	69-21	не более 32 / II+I
НПл 125-25/6,3	110-21	не более 32 / II+I
НПл 63-32/6,3	53-27	не более 32 / II+I
НПл 80-32/6,3	69-27	не более 32 / II+I
НПл 125-32/63	110-27	не более 32 / II+I
НПл 63-40/6,3	53-35	не более 32 / II+I
НПл 80-40/6,3	69-35	не более 32 / II+I
НПл 125-40/6,3	110-35	не более 32 / II+I

Пластинчатые гидравлические насосы НПлГ

Гидравлические насосы НПлГ по ТУ 4591-017-05748393-98, ТУ 37.104.17.073-97, пластинчатые для гидросистемы гидроусилителя руля автомобилей предназначены для нагнетания рабочей жидкости в систему гидроусилителя руля легковых и малотоннажных грузовых автомобилей.

Гидравлические насосы разработаны в соответствии с техническими требованиями ОАО «КАМАЗ» и ОАО «ГАЗ», «УАЗ», начавшими выпуск легковых, малотоннажных грузовых автомобилей, автомобилей повышенной проходимости с системой гидроусилителя руля.

Сводная таблица технических характеристик
пластинчатых насосов НПлГ.

Обозначение изделия	Масса, кг, не более
4310-01 (КАМАЗ)	7,0 (с бачком)
НПлГ 9/10-16 (ГАЗ)	4,0
НПлГ 9/10-05 (ГАЗ)	3,7
НПлГ 9/10-29 (УАЗ)	3,6

Пластинчатые гидравлические насосы НПлР

Насосы пластинчатые регулируемые НПлР (ТУ 2.053.1828-87) применяются в гидроприводах металлорежущих станков и других машин. Обеспечивает изменение подачи минерального масла от номинальной до нуля при достижении в системе давления равного давлению настройки клапана. Настройка клапана регулятора давления - механическая. Предусмотрено механическое изменение рабочего объема для уменьшения величины минимальной подачи.

Гидравлические насосы имеют два исполнения по давлению: 6,3 и 16 МПа. Частота вращения - 1450 об./мин., направление движения - правое (по часовой стрелке со стороны привода).

Сводная таблица технических характеристик
пластинчатых насосов НПлР.

Обозначение изделия	Подача, л/мин	Масса, кг, не более
НПлР 20/6,3	26.5	23.5
НПлР 20/16	24	23.5
НПлР 50/6,3	68.5	42.8
НПлР 60/16	63.5	42.8
НПлР 80/6,3	107	56.0
НПлР 80/16	97	56.0
НПлР 125/6,3	172.5	98.0
НПлР 125/16	152	98.0
НПлР 125/12,5	160	98.0

Пластинчатые гидравлические насосы
С12-5М, С12-4М

Насосы пластинчатые для смазки С12-5М, С12-4М по ТУ 2-053-1 /64-85 с реверсивным направлением вращения вала и постоянным направлением потока масла.

Гидравлические насосы применяются в смазочных системах станков, прессов и других машин, где требуется давление до 0,25 МПа и нерегулируемый по величине поток минерального масла при постоянном давлений. Диапазон вязкости масла 17-213 мм2/с при температуре +10 - +500С. Номинальная частота вращения 1500 об/мин.

Сводная таблица технических характеристик
пластинчатых гидравлических насосов С12-5М, С12-4М.

Обозначение изделия	Подача, л/мин	Масса, кг, не более
С12-4М-2	1.8	1.8
С12-4М-3,2	2.9	1.8
С12-4М-4	4.2	2.8
С12-4М-6,3	6.6	2.8
С12-4М-10	8.0 при 1000 об/мин	2.8
С12-5М-2	2.5	1.6
С12-5М-3,2	4.0	1.6
С12-5М-4	5.0	2.5
С12-5М-6,4	8.0	2.5
С12-5М-10	8.5 при 1000 об/мин	2.5
