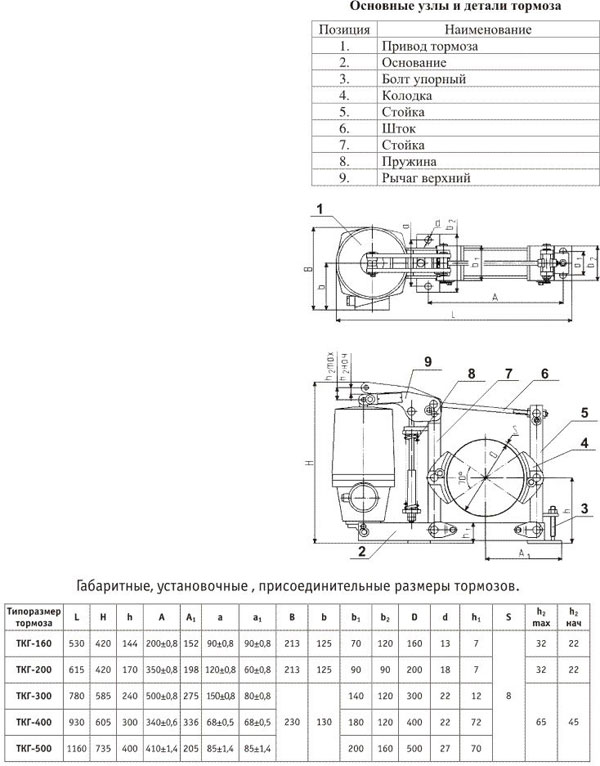

Тормоза колодочные ТКГ
Тормоза крановые (колодочные ТКГ) применяются в горнодобывающей, металлургической и других отраслях промышленности и предназначены для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе. Тормоза устанавливаются в вертикальном положении (с горизонтальным расположением оси тормозного шкива) на механизмах работающих в пожаровзрывобезопасной среде.
При установке на механизмах, работающих на открытом воздухе, крановые тормоза должны быть защищены кожухом от попадания атмосферных осадков и действия солнечной радиации. Конструкция ТКГ состоит из механической части и привода электрогидравлический привод)
- Тормоза колодочные могут эксплуатироваться в следующих условиях:
- температура окружающего воздуха от –40 до +40 0С
- относительная влажность воздуха 80% при 20 0С
- окружающая среда не должна содержать паров или газов, разрушающих метал и резину.
Колодочные тормоза имеют широкий диапазон тормозных моментов за счет установки на них толкателей различных типоразмеров.
Сводная таблица технических характеристик тормоза крановые ТКГ.
| Наименование параметра | ТКГ-200 | ТКГ-300 | ТКГ-400 |
|---|---|---|---|
| Тормозной момент, Нм | 300 | 800 | 1500 |
| Диаметр тормозного шкива, мм | 200 | 300 | 400 |
| Тип толкателя | ТЭ-30 | ТЭ-50М У2 | ТЭ-80М У2 |
| Номинальное напряжение, В | 380 | 380 | 380 |
| Потребляемая мощность, Вт | 160 | 190 | 240 |
| Ход штока, мм | 32 | 65 | 65 |
| Габаритные размеры, мм | 645х420х213 | 780х585х230 | 895х605х230 |
| Масса, кг | 30 | 55 | 95 |
Тормоза крановые ТКТ, ТКП
Сводная таблица технических характеристик тормоза крановые ТКТ, ТКП с электромагнитами.
Катушки серии ТКП
| Тип катушки электро- магнита | Наименование параметров | Параллельное включение | Последовательное включение | Макс. ход якоря электро- магнита, мм | Масса, кг | |||||
| при 60% тока | при 40% тока | |||||||||
| ПВ 25% | ПВ 40% | ПВ 100% | ПВ 25% | ПВ 40% | ПВ 25% | ПВ 40% | ||||
| ТКП-400 | Тяговое усилие электро- магнита, кгс | 985 | 790 | 370 | 985 | 790 | 590 | 380 | 3,0 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| Тормозной момент тормоза, кгм | 150 | 120 | 55 | 150 | 120 | 90 | 55 | |||
| ТКП-500 | Тяговое усилие электро-магнита, кгс | 1320 | 1000 | 460 | 1320 | 1000 | 800 | 500 | 3,5 | 34 |
| Тормозной момент тормоза, кгм | 250 | 190 | 85 | 250 | 190 | 150 | 100 | |||
| ТКП-600 | Тяговое усилие электро-магнита, кгс | 2190 | 1550 | 700 | 2190 | 1550 | 1320 | 900 | 4,0 | 46 |
| Тормозной момент тормоза, кгм | 500 | 355 | 155 | 500 | 355 | 300 | 205 | |||
| ТКП-700 | Тяговое усилие электро-магнита, кгс | 3000 | 2150 | 1050 | 3000 | 2150 | 1800 | 1220 | 4,5 | 63 |
| Тормозной момент тормоза, кгм | 800 | 575 | 280 | 800 | 575 | 480 | 325 | |||
| ТКП-800 | Тяговое усилие электро-магнита, кгс | 4100 | 3000 | 1440 | 4100 | 3000 | 2460 | 1650 | 5,0 | 80 |
| Тормозной момент тормоза, кгм | 1250 | 910 | 440 | 1250 | 910 | 750 | 505 | |||
Магниты переменного тока серии КМТ и КМТД
| Тип | Тяговое усилие, кгс | Масса якоря, кг | Максимальный ход якоря, мм | Полная мощность, ВА | Действительная мощность при втянутом якоре, ВА | |
| в момент включения | при втянутом якоре | |||||
| КМТ-3А | 35 | 12,5 | 50 | 22 500 | 700 | 120 |
|---|---|---|---|---|---|---|
| КМТ-4А | 70 | 24 | 50 | 38 000 | 1 900 | 400 |
| КМТ-6А | 115 | 46 | 60 | 85 000 | 3 000 | 600 |
| КМТ-7А | 140 | 52 | 80 | 140 000 | 4 400 | 750 |
| КМТД-100 | 8 | 2 | 20 | 2 700 | 330 | 70 |
| КМТ-101М | 10,8 | 2,8 | 40 | 3 950 | 525 | 90 |
| КМТД-102 | 20 | 4,5 | 50 | 13 700 | 760 | 150 |
Магниты переменного тока серии МО
| Тип | Угол поворота, град | Момент электромагнита, кгс*см | Полная мощность, ВА | Действительная мощность при втянутом якоре, ВА | Момент массы якоря, кгс*см | |||||
| в момент включения | при втянутом якоре | |||||||||
| ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | |||
| МО-100Б | 7,5 | 55 | 30 | 2 000 | 1 100 | 400 | 190 | 140 | 70 | 5 |
|---|---|---|---|---|---|---|---|---|---|---|
| МО-200Б | 5,5 | 400 | 200 | 6 800 | 4 000 | 1 350 | 650 | 450 | 225 | 36 |
| МО-300Б | 5,5 | 1 000 | 400 | 17 500 | 7 500 | 3 500> | 1 200 | 1 200 | 400 | 92 |
Магниты постоянного тока серии МП
| Тип электромагнита | Ход якоря, мм | Тяговое усилие, Н (кгс) | Масса, кг | |
| ПВ=40% | ПВ=100% | |||
| МП-101 | 3,0 | 225 (23) | 93 (9,5) | 9 |
|---|---|---|---|---|
| МП-201 | 4,0 | 765 (78) | 314 (32 | 20 |
| МП-301 | 4,5 | 1620 | 685 | 36 |

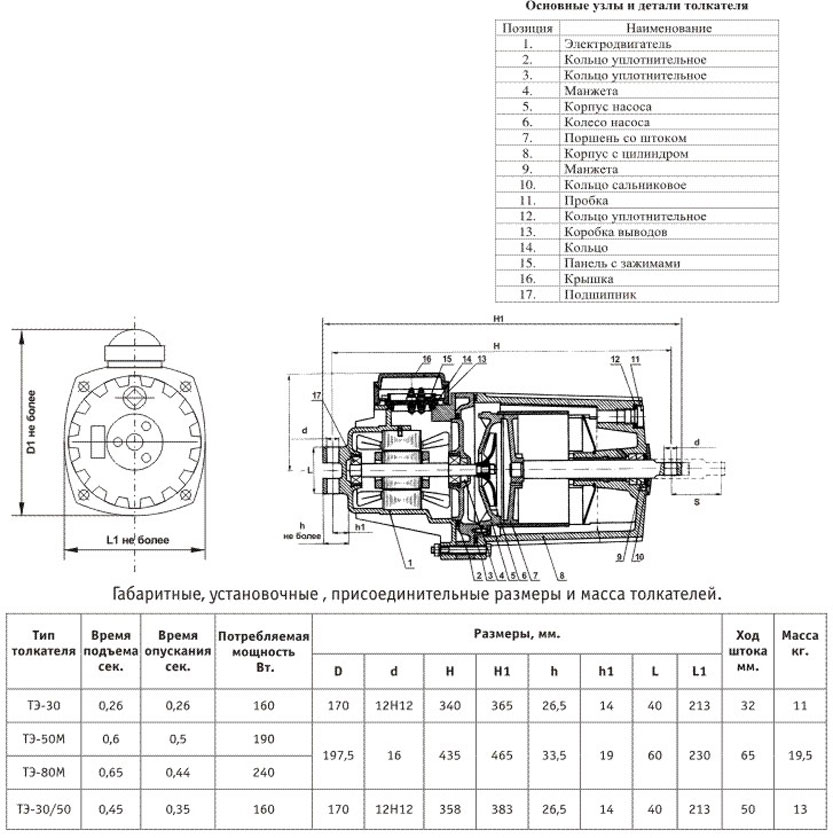

Электрогидравлические толкатели ТЭ-30, ТЭ-50М У2, ТЭ-80М У2
Толкатели ТЭ-30 устанавливаются на тормоза колодочные ТКГ-200, толкатели ТЭ-50М – на ТКГ-300, толкатели ТЭ-80М – на ТКГ-400, ТКГ-500.
Толкатель не должен применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.
По особому заказу завод может изготовить электрогидравлические толкатели в тропическом исполнении (маркировка Т2) для применения в широтах с тропическим климатом.
Сводная таблица технических характеристик .
| Наименование параметра | ТЭ-30 | ТЭ-50М | ТЭ-80М |
|---|---|---|---|
| Среднее усилие подъема, Н | 300 | 500 | 800 |
| Развиваемое усилие подъема, Н | 370 | 620 | 1000 |
| Ход штока, мм | 32 | 65 | 65 |
| Время подъема штока, с не более | 0.26 | 0.6 | 0.65 |
| Время обратного хода штока, с не более | 0.26 | 0.5 | 0.44 |
| Двигатель: номинальная мощность, кВт | 0.25 | 0.25 | 0.25 |
| Номинальное напряжение, В | 380 | 380 | 380 |
| Потребляемая мощность, Вт | 160 | 190 | 240 |
| Масса, кг | 12 | 20 | 21 |
