ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

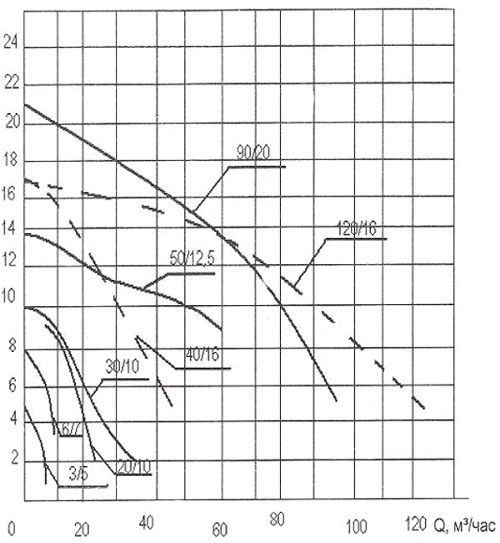

Насос ФГП ФГП
50/12,5

Фекально-грязевые полупогружные насосы
ФГП, ФГПУ, ФГС

Фекально-грязевые полупогружные насосы ФГП, ФГПУ, ФГС предназначены для откачивания жидкостей со строительным шламом с максимальным размером фракций до 15 мм, при осушении траншей и котлованов на стройплощадках, фекальных жидкостей, жидкого торфа, ила, для использования в блоках кормораздачи животноводческих комплексов, в нефтяной промышленности, бумажной промышленности, очистных сооружениях с максимальной плотностью до 1250 кг/м3, с кинематической вязкостью от 3,5х10 до 8х10 м/с, рН от 4 до 14, температурой от +1о С до +60о С, с глубиной погружения до 3,7 м и производительностью до 120 м3/час.

Грязевые насосы предназначены для эксплуатации в закрытых помещениях, без искусственно регулируемых климатических условий или на открытых площадках при относительной влажности окружающей среды не более 70% при температуре воздуха равной до +25оС. Область применения грязевых насосов определяется стойкостью материала из которого выполнена проточная часть (чугун марки СЧ20 ГОСТ 1412-86, чугун марки ВЧ45 ГОСТ 7298

  • ФГП -- фекально-грязевой погружной насос;
  • ФГС -- фекально-грязевой стационарный насос.

По желанию заказчика агрегаты поставляются с электродвигателем общепромышленного либо взрывозащищенного исполнения, а также с глубиной погружения отличной от указанных в таблице (уменьшенной или увеличенной).

  • Пример условного обозначения ФГПУ 50/12 А (В):
  • ФГП -- насосный агрегат фекально-грязевой погружной насос
  • У -- удлиненный
  • 50 -- подача м3/час
  • 12,5 -- напор, м
  • А -- с электродвигателем общепромышленного исполнения
  • В -- с электродвигателем во взрывозащищенном исполнении

Сводная таблица технических характеристик грязевых насосов типа ФГП.

Насос ФГП ФГП
30/10		 Марка Подача
м3/ч		 Напор, м. Мощн., кВт Частота вращения, об/мин Масса кг.
ФГП 20/10 2,0
12,0
20,0		 10,0
8,0
5,0		 1,5 3000 56,0
ФГП 25/16 2,0
12,0
25,0		 16,0
10,0
8,0		 2,2 3000 65,0
ФГП 30/10 5,0
15,0
30,0		 10,0
8,0
5,0		 2,2 1500 67,0
ФГП 40/16 8,0
20,0
40,0		 16,0
13,0
6,0		 3,0 3000 66,0
ФГП 50/12,5 15,0
30,0
50,0		 12,5
11,0
10,0		 3,0 1500 102,0
ФГП 90/20 10,0
50,0
90,0		 20,0
15,0
6,0		 5,5 3000 95,0
ФГП 120/16 30,0
70,0
120,0 		16,0
12,0
6,0 		7,5 1500 140,0
Насос ФГП
Габаритные размеры насоса ФГП
Марка Глубина погружения L max, мм Н, мм Диаметр вып. трубы, мм
H min, мм H max, мм
ФГП 20/10 300 1200 180 1700 60
ФГП 25/16 300 1200 180 1700 60
ФГП 30/10 350 1700 360 2200 60
ФГП 40/16 300 1250 360 1700 60
ФГП 50/12,5 350 1700 360 2200 90
ФГП 90/20 400 1250 360 1900 60
ФГП 120/16 450 1700 360 2250 120
Сводная таблица технических характеристик насосов типа ФГПУ.
Насос ФГПУ ФГПУ 120/16 Марка Подача, м3/ч Напор, м. Мощн., кВт Частота вращения, об/мин Масса, кг.
ФГПУ 20/10 2,0
12,0
20,0		 10,0
8,0
5,0 		2,2 3000 76,0
ФГПУ 25/16 2,0
12,0
25,0		 16,0
10,0
8,0		 3,0 3000 79,0
ФГПУ 30/10 5,0
15,0
30,0		 10,0
8,0
5,0		 2,2 1500 83,0
ФГПУ 40/16 8,0
20,0
40,0		 16,0
13,0
6,0		 3,0 3000 80,0
ФГПУ 50/12,5 15,0
30,0
50,0		 12,5
11,0
10,0		 4,0 1500 125,0
ФГПУ 120/16 30,0
70,0
120,0 		16,0
12,0
6,0 		7,5 1500 150,0

Габаритные размеры насоса ФГПУ

Марка Глубина погружения L max, мм Н, мм Диаметр вып. трубы, мм
H min, мм H max, мм
ФГПУ 20/10 300 2400 180 2800 60
ФГПУ 25/16 300 2400 180 2800 60
ФГПУ 30/10 350 3200 360 3710 60
ФГПУ 40/16 300 2400 360 2800 60
ФГПУ 50/12,5 350 3200 360 3640 90
ФГПУ 120/16 450 3200 360 3710 120

Сводная таблица технических характеристик насосов типа ФГС.

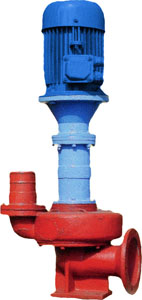

Насос ФГС ФГС
90/20		 Марка Подача, м3/ч Напор, м. Мощн., кВт Частота вращения, об/мин Масса кг.
ФГС 50/12,5 50,0 12,5 4,0 1500 92,0
ФГС 90/20 90,0 20,0 5,5 3000 83,0
ФГС 120/16 120,0 16,0 7,5 1500 115,0

Габаритный чертеж насоса ФГС

Марка Глубина погружения L max, мм Н, мм Диаметр вып. трубы, мм
H min, мм H max, мм
ФГС 50/12,5     550 910 90
ФГС 90/20     550 910 60
