ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Гидрораспределители Гидрораспределители

Гидрораспределители золотниковые

Гидрораспределители золотниковые предназначены для изменения направления, пуска и остановки потока рабочей жидкости в гидравлических системах станков, прессов и других машин.

Гидрораспределители выполнены по схемам распределения потока рабочей жидкости согласно ГОСТ 24679-81. Гидрораспределители эксплуатируются на минеральных маслах с кинематич. вязкостью от 10 до 400 мм2/с, с тонкостью фильтрации не грубее 25 мкм, при температуре окружающей среды от -40 до +500С.

Гидрораспределители применяются с электромагнитным, гидравлическим, пневматическим, ручным и механическим управлением.

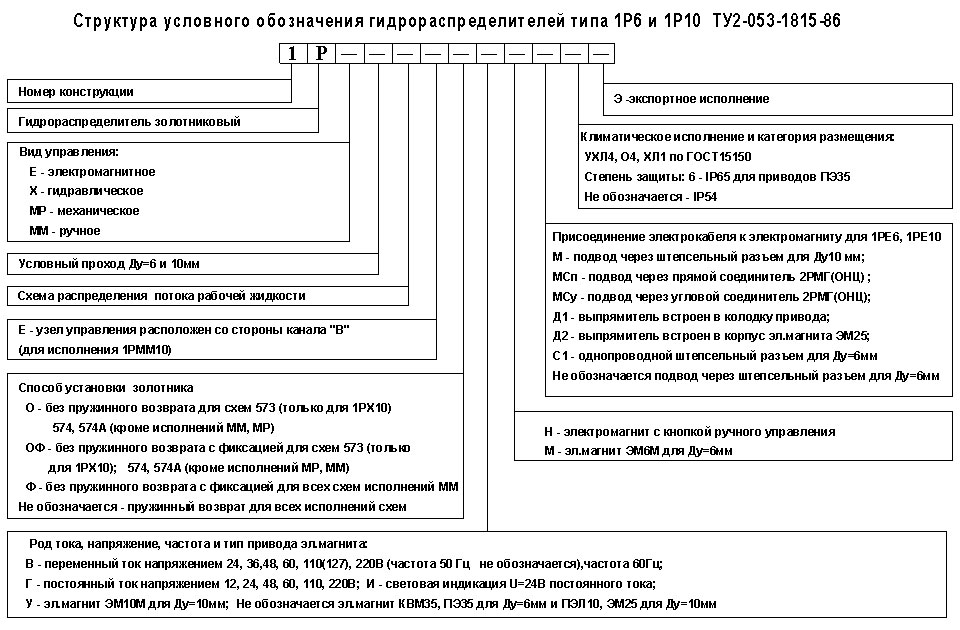

Параметр Нормы для типоразмеров
В10 1Р10 2Р10
Условный проход, мм 10
Расход рабочей жидкости, л/мин 20-32 25-40 35-60
Номинальное давление на входе, МПа
(кгс/см2)		 32 (320)
Максимальное давление на выходе, МПа
(кгс/см2)		 15 (150)
Максимальное давление управления, МПа
(кгс/см2)		 0,8-6,0 (8-60)
Масса, кг 6,45

Расходные характеристики гидрораспределителей
с электромагнитным управлением на Ду=10 мм

Исполнение
распределителя ВЕ10		 Гидросхема Расход, л/мин Спецхарактеристика
ВЕ10.14 14 20 Пружинный возврат
ВЕ10.24 24 32
ВЕ10.34 34
ВЕ10.44 44
ВЕ10.54 54 20
ВЕ10.64 64
ВЕ10.64А 64А
ВЕ10.74 74
ВЕ10.84 84
ВЕ10.84А 84А
ВЕ10.94 94
ВЕ10.124 124
ВЕ10.134 134 32
ВЕ10.154 154 20
ВЕ10.443 443
ВЕ10.573Е 573Е
ВЕ10.574 574 32
ВЕ10.574О 574 Без пружинного возврата
ВЕ10.574ОФ 574 32 Без пружинного возврата с фиксацией
ВЕ10.574А 574А Пружинный возврат
ВЕ10.574АО 574А Без пружинного возврата
ВЕ10.574АОФ 574А Без пружинного возврата с фиксацией
ВЕ10.574Е 574Е Пружинный возврат
Наверх

Расходные характеристики гидрораспределителей
с ручным управлением на Ду=10 мм

Исполнение распределителя ВММ10 Гидросхема Расход, л/мин Спецхарактеристика
ВММ10.14 14 32 Пружинный возврат
ВММ10.24 24
ВММ10.34 34
ВММ10.44 44
ВММ10.54 54 20
ВММ10.64 64
ВММ10.64А 64А
ВММ10.74 74 32
ВММ10.84 84
ВММ10.84А 84А
ВММ10.94 94
ВММ10.124 124
ВММ10.134 134
ВММ10.154 154 20
ВММ10.573 573
ВММ10.574ЕФ 574Е 32 Без пружинного возврата с фиксацией
ВММ10.574 574 Пружинный возврат
ВММ10.574А 574А Пружинный возврат
ВММ10.574Е 574Е Пружинный возврат
ВММ10.14Ф 14 Без пружинного возврата с фиксацией
ВММ10.24Ф 24
ВММ10.34Ф 34
ВММ10.44Ф 44
ВММ10.54Ф 54 20
ВММ10.64Ф 64
ВММ10.64АФ 64А
ВММ10.74Ф 74 32
ВММ10.84Ф 84
ВММ10.84АФ 84А
ВММ10.94Ф 94
ВММ10.124Ф 124
ВММ10.134Ф 134
ВММ10.154Ф 154 20
ВММ10.573Ф 573
ВММ10.574Ф 574 32
ВММ10.574ОФ 574
ВММ10.574АФ 574А
ВММ10.574АОФ 574А
Наверх
Номер схемы Условное обозначение Последовательность соединения каналов при подключении Управление
Электро
магнитное		 Гидравли
ческое		 Механи
ческое		 Ручное (от рычага)
14 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
24 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
34 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
44 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
54 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
64 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
64A Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
74 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
84 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
84A Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
94 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
124 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
134 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
154 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
443 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + - -
573 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении +
только для Ду=6		 + + +
573E Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + +
только для Ду=10		 -
574 Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
574A Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
574E Схемы распределения рабочей жидкости для распределителей Ду=6, 10 мм Последовательность соединения каналов при подключении + + + +
только для Ду=10
