Гидроцилиндр

Козырным тузом» объемного гидропривода является гидроцилиндр, позволяющий непосредственно, без кинематических преобразований получить прямолинейное движение. Конструкция гидроцилиндра отличается своей простотой и компактностью, что позволяет встраивать его в разнообразные машины и оборудование.

Конструктивно гидроцилиндр бывает одностороннего или двухстороннего действия, поршневой с односторонним или двухсторонним штоком и телескопический. В гидроцилиндре одностороннего действия обратный ход совершается под действием внешней нагрузки, а в гидроцилиндре двухстороннего действия – под действием рабочей среды. Для привода рабочих органов самоходных машин наиболее широко применяется поршневой гидроцилиндр двухстороннего действия с односторонним штоком, а гидроцилиндр с двухсторонним штоком применяется в основном для поворота рабочего оборудования навесных экскаваторов, причем подвижным звеном является корпус гидроцилиндра.

Для получения больших ходов применяется телескопический гидроцилиндр, состоящий из двух и более гидроцилиндров. Под телескопическим силовым гидроцилиндром понимают силовой гидроцилиндр, общий ход штоков которого превышает длину корпуса гидроцилиндра.

 Гидроцилиндр силовой используется для подъема грузов при проведении ремонтных, монтажно-демонтажных, строительных работ.

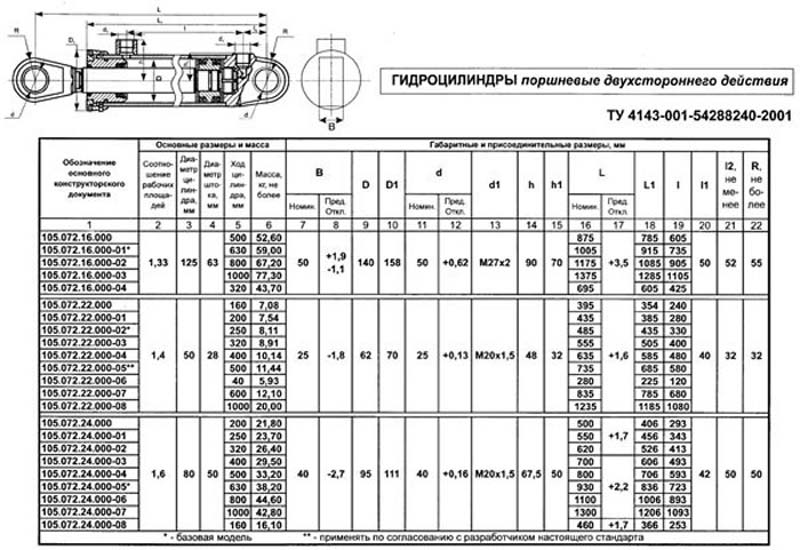

• Основные параметры гидроцилиндров:
• номинальное давление
• диаметр цилиндра (поршня)
• диаметр штока
• ход штока.

Диаметр гидроцилиндра определяет усилие, развиваемое гидроцилиндром при заданном давлении.

Максимальная скорость штока гидроцилиндра не должна превышать 0,5 м/сек. Скорость штока гидроцилиндра определяется производительностью гидростанции. Усилие определяется диаметром цилиндра и номинальным давлением. Уровень номинального давления, которое имеет гидроцилиндр – основной параметр при выборе гидроцилиндра. При оценке технического ресурса гидроцилиндра решающим являются режимы работы гидроцилиндра при максимальном и пиковом давлениях.
