ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Насос ТЭ 100/15

ЭЛЕКТРОНАСОС ТЭ 100-15/100-20

Центробежный герметичный трансформаторный электронасос марки ТЭ (в дальнейшем электронасос) предназначен для обеспечения циркуляции трансформаторного масла в системах охлаждения силовых трансформаторов стационарных установок.

Электронасос рассчитан на длительную эксплуатацию с температурой трансформаторного масла до 800С и кратковременно (2 ч) до 950С.

Электронасос выпускается в климатическом исполнении У1 ГОСТ 15150-69.

Установка электронасоса - наружная, на открытом воздухе в условиях умеренного или холодного климата при температуре от минус 450С до плюс 400С.

Допускается эксплуатация электронасоса над уровнем моря до 3000 м.

Допускается функционирование электронасоса в условиях сейсмичности, не превышающей 9 баллов (кратковременная работа в течение не более 20 секунд в условиях вибрационных нагрузок с частотой от 0,5 до 120 Гц при ускорении 3g).

Режим работы электронасоса - продолжительный S1 по ГОСТ 183-74.

Электронасос может устанавливаться горизонтально или вертикально (всасывающим патрубком вверх).

В условном обозначении электронасоса цифры и буквы обозначают:

  • ТЭ 100/20 У1
  • Э – экранированный;
  • 100 - подача, м3/ч;
  • 20 - напор, м;
  • У1 - вид климатического исполнения.

Технические характеристики.

Параметры / насос ТЭ 100/15 ТЭ 100/20
Номинальная подача, м3 100 100
Напор при номинальной подаче, м 15 20
Номинальная мощность двигателя, кВт 11 11
Напряжение, В 220 / 380 220 / 380
Масса не более, кг 150 150

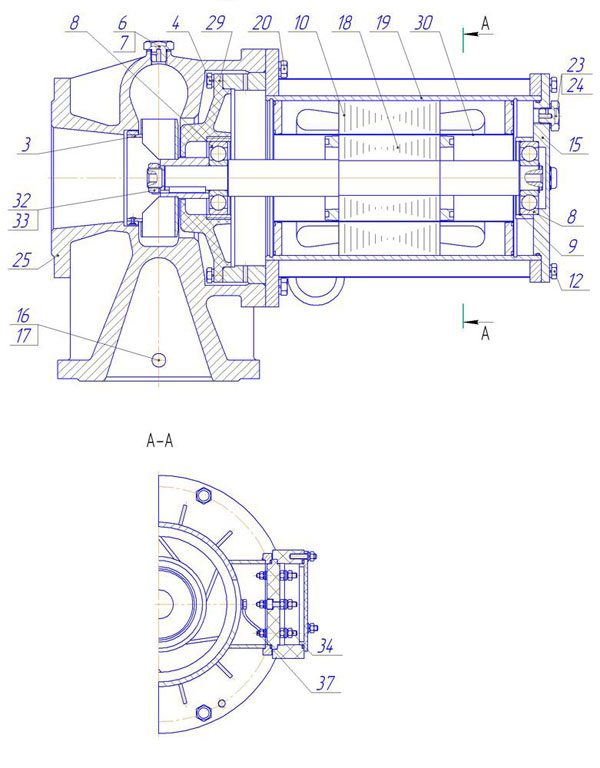

Трансформаторный насос ТЭ
Трансформаторный насос МТ 100/8

Трансформаторный насос МТ

Центробежный герметичный трансформаторный насос МТ используется для циркуляции трансформаторного масла в контурах охлаждения силовых трансформаторов.

Насос рассчитан на длительную эксплуатацию с температурой масла до 800 Цельсия. Допускается установка трансформаторного насоса горизонтально или вертикально на открытом воздухе в условиях умеренного и холодного климата (t от -45 до +400 Цельсия).

Технические характеристики трансформаторных насосов.

Параметры/насос МТ 100/8 МТ 100/15 МТ 63/10 МТ 63/20
Номинальная подача, м3 100 100 63 63
Напор при номинальной подаче, м 8 15 10 20
Допускаемый кавитационный запас, м 3,5 5,0 3,5 5,0
КПД, % 62 56 53 54
Номинальная мощность двигателя, кВт 3,0 5,5 3,0 5,5
Напряжение, В 220/ 380 220/ 380 220/ 380 220/ 380
Масса не более, кг 110 150 105 130

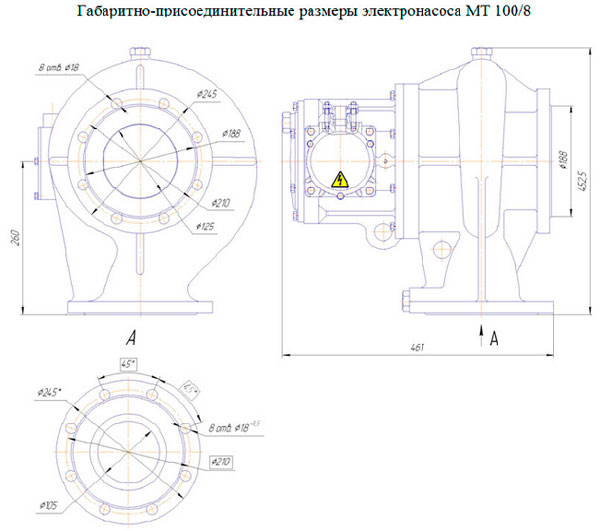

Трансформаторный насос МТ 100/8
