Электромагнитные муфты для автоматического и дистанционного управления по оптовым ценам

Электромагнитные муфты

   Предназначены электромагнитные муфты серии ЭТМ для автоматического и дистанционного управления приводами металлорежущих станков и других машин. Широко применяется в автоматических коробках скоростей механизмов подач и вспомогательных перемещений, а также в качестве тормозов в позиционных и цикловых системах и сцепных устройствах приводов. Номинальное напряжение питания 24 В постоянного тока.

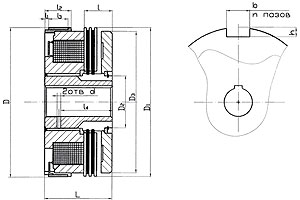

Муфта с контактным токоподводом (масляная), тип Э1ТМ…2


габарит D D1b12 D2 D3 Lh11 I I1 I2 I3 I4 d b2H12 hH12 nпазов nдис*
05 80 80 30 70 32 11 1,5 13 9 25 3 10,1 5,5 6 3/4
06 90 90 33 80 35 12,5 1,5 13 9 25 3 12,1 5,5 6 3/4
07 100 110 38 90 38 15 1,5 13 9 28 3 12,1 5,5 6 4/5
08 110 110 46 100 43 17 1,5 13 9 32 4 12,1 5,5 6 4/5
09 120 120 51 110 45 19 1,5 13 9 35 4 16,1 5,5 6 5/6
10 135 135 57 125 52 22 1,5 13 9 40 4 16,1 5,5 6 5/6
11 150 150 67 140 60 23,5 1 14,5 10 48 4 16,1 5,5 8 5/6
12 170 170 77 160 68 27 1 17 12 55 4 20,1 5,5 8 6/7
13 190 190 95 180 78 32,5 1 19 14 60 5 20,1 5,5 8 6/7
14 215 215 105 200 90 37,5 1 20,5 16 72 5 20,1 8 8 7/8
15 240 240 115 220 110 43,0 2,0 24,0 18 80 6 25,1 10,0 8 7/8
 * В числителе условной дроби приведено число наружных дисков, в знаменателе - внутренних.

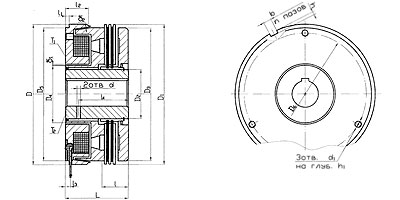

Муфты с бесконтактным токоподводом на подшипниках, тип Э1ТМ…4П


Габа-
рит
Dh7,
D1b12
D2 D3 D4h9 D5 D6 Lh11 I I1 I2 I3 I4 ?1 ?2* d d1 h1 bH12 hH12 nпаз nдис*
05 80 30 70 41 75 60 38 11 2 15 2,5 31 0,25 0,3 3 M5 4,5 10,1 5,5 6 3/4
06 90 33 80 46,5 85 70 42,5 12,5 3 18 2,5 32,5 0,25 0,3 3 M5 5 12,1 5,5 6 3/4
07 100 38 90 54 95 80 45 15 3 20 3 35 0,3 0,35 3 M5 5 12,1 5,5 6 4/5
08 110 46 100 61,2 100 90 49 17 3 24 5 38 0,3 0,35 4 M5 7 12,1 5,5 6 4/5
09 120 51 110 69 110 100 55 18,5 3 26 4 45 0,3 0,35 4 M5 6 16,1 5,5 6 5/6
10 135 57 124 78,2 125 110 60 22 3 26 4 48 0,4 0,4 4 M6 6,5 16,1 5,5 6 5/6
11 150 67 140 90 140 120 68 23,5 4 32 4,5 56 0,4 0,4 4 M6 9 16,1 5,5 8 5/6
12 170 77 160 104,2 160 140 74 27 4 32,5 4,5 61 0,4 0,45 4 M6 9 20,1 5,5 8 6/7
13 190 95 180 123,2 180 165 86 32,5 5 32 4,5 68 0,4 0,45 5 M8 11 20,1 5,5 8 6/7
14 215 105 198,5 137,2 200 180 100 37,5 5 42,5 4,5 82 0,4 0,5 5 M8 14 20,1 8 8 7/8
* Размер действителен при совмещении торцов Т1 (катушкодержателя) и Т2 (корпуса) в одну плоскость.
** В числителе условной дроби приведено число наружных дисков, в знаменателе - внутренних.

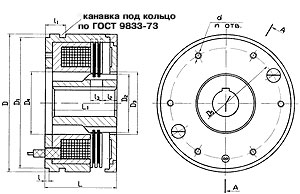

Муфты тормозные с ведомыми внутренними дисками, тип Э1ТМ…6


Габарит
муфты
Dh7 D1h7 D2 D3 D4 D5 L** L1** IH12 d I1 I2 I3 nотв. nдис.*
05 85 80 31,7 33 31 60 38 32 3 М5 11 4 7 4 4/3
06 95 90 34,7 35 35,5 65 40 35 3 М5 11,6 4 8 6 4/3
07 105 100 41,5 44 43 70 45 38 3 М5 14 7 8 6 5/4
08 115 110 49,5 51 51 80 49 42 3 М5 14 6 10 6 5/4
09 130 124 54,5 57 57 90 52 45 3 М8 16 8,5 9,5 6 6/5
10 145 138 59,5 63 62 100 60 52 3 М8 16 9 13 6 6/5
11 165 155 69,5 73 71 115 68 60 4 М10 19,6 11 12,5 6 6/5
12 185 175 79,5 83 82 130 76 68 4 М10 19,6 11 15 6 7/6
13 205 195 99,5 103 102 150 88 78 4 М12 19,6 13 19 6 7/6
14 225 215 109,3 112 112 160 100 90 4 М12 19,6 16,5 22 6 8/7
* В числителе условной дроби приведено число наружных дисков, в знаменателе - внутренних.
** Размеры подлежат корректировке после приемки опытных образцов.
*** Обозначение кольца по ГОСТ 9833-73

Группы и размеры посадочных отверстий электомагнитных муфт серии Э1ТМ

Муфта

Различают три группы посадочных отверстий:
1. группа А – гладкие шпоночные;
2. группа Н - шлицевые с центрированием по наружному диаметру;
3. группа В - шлицевые с центрированием по внутреннему диаметру.

Габарит
муфты
группа 1А группа 2А группа 3А
d1H7 b1Is9 d1+t1 d1H7 b1Is9 d1+t1 d1H7 b1Is9 d1+t1
05 20 6 22,3 18 5 19,9 16 5 18,3
06 22 5 23,9 20 6 22,3 18 5 19,9
07 25 6 27,3 22 6 24,3 20 6 22,3
08 30 8 32,6 25 8 27,6 22 6 24,3
09 35 10 37,9 30 8 32,6 25 8 27,6
10 40 10 42,9 35 10 37,9 30 8 32,6
11 50 14 53,3 40 12 43,3 35 10 38,3
12 60 14 63,3 50 16 54,3 40 12 43,3
13 80 16 82,9 70 16 74,3 60 14 63,8
14 90 18 92,9 80 18 84,4 70 16 74,3
15 100 18 104,4 90 18 92,9 80 18 84,4
Примечание:
  • Предельное отклонение d1 + t1 по ГОСТ 23360-78.
  • Группы и размеры шлицевых посадочных отверстий для масляных муфт

    Габарит
    муфты
    группа 1H группа 2H группа 3Н группа 1В группа 2В группа 3В
    DH7 dH12 bf10 DH7 dH12 bf10 DH7 dH12 bf10 DH12 dH7 bF10 DH12 dH7 bF10 DH12 dH7 bF10
    05 22 18 5 20 16 4 16 13 3.5 22 18 5 20 16 4 16 13 3.5
    06 25 21 5 22 18 5 20 16 4 25 21 5 22 18 5 20 16 4
    07 30 26 6 25 21 5 22 18 5 30 26 6 25 21 5 22 18 5
    08 34 28 7 30 26 6 25 21 5 34 28 7 30 26 6 25 21 5
    09 40 36 7 34 28 7 30 26 6 40 36 7 34 28 7 30 26 6
    10 46 42 8 40 36 7 34 28 7 46 42 8 40 36 7 34 28 7
    11 54 46 9 46 42 8 40 36 7 54 46 9 46 42 8 40 36 7
    12 65 56 10 54 46 9 46 42 8 65 56 10 54 46 9 46 42 8
    13 82 72 12 72 62 12 65 56 10 82 72 12 72 62 12 65 56 10
    14 92 82 12 82 72 12 72 62 12 92 82 12 82 72 12 72 62 12
    15 102 92 14 92 82 12 82 72 12 102 92 14 92 82 12 82 7 12
